SMT技術能給PCB生產加速的3中方法，當今大量生產的電子硬件使用眾所周知的表面安裝技術或SMT制造。不是沒有原因的!SMT PCBS除了提供許多其他優勢外，在加快PCB生產速度方面還有很長的路要走。
PCB生產表面貼裝技術

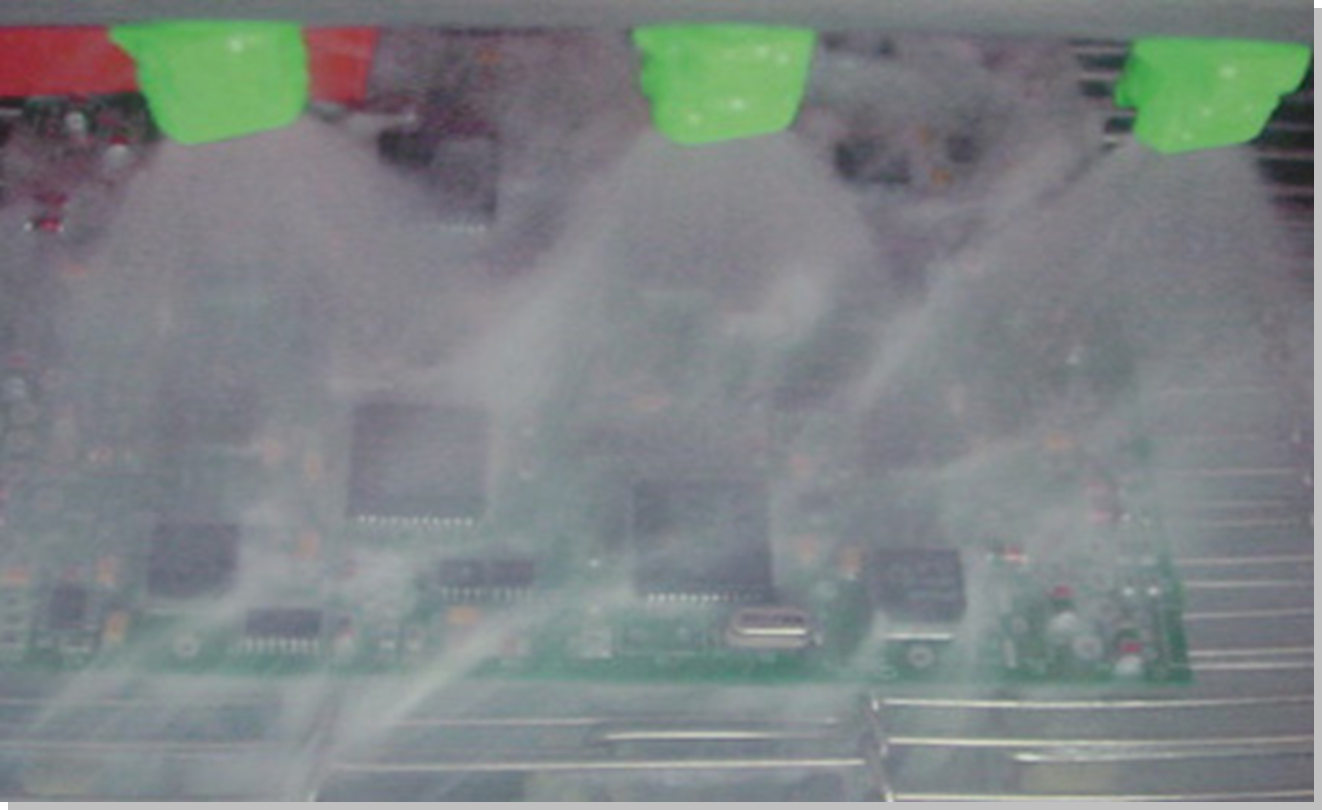

本質上，表面貼裝技術(SMT)采納了通孔制造的基本概念，并繼續進行重大改進。使用SMT時，PCB不需要鉆孔。相反，他們要做的是利用焊膏。除了提高速度外，這顯著簡化了過程。盡管SMT安裝組件確實沒有通孔安裝組件所具有的強度，但是它們提供了許多其他優點，可以抵消此問題。
表面貼裝技術經過以下5個步驟：
1. PCB的生產-這是實際用焊料點生產PCB的階段
2.將焊料沉積在焊盤上，以將組件固定到板上
3.在機器的幫助下，將組件放置在精確的焊點上
4.烘烤PCB以使焊劑硬化
5.檢查完成的組件
使SMT與通孔不同的原因包括：
通過使用表面貼裝技術可以解決通孔安裝中廣泛出現的空間問題。SMT還提供了設計靈活性，因?yàn)樗鼮镻CB設計人員提供了自由控制權來創建專用電路。減小的組件尺寸意味著可以在一個板上容納更多的組件，并且需要的板數更少。
SMT安裝中的組件是無鉛的。表面貼裝元件的引線長度更短，可減少傳播延遲以及封裝噪聲。
每單位面積的組件密度更高，因?yàn)樗试S將組件安裝在兩側
它適用于大批量生產，從而降低了成本
尺寸減小導致電路速度提高。實際上，這是大多數制造商選擇此方法的主要原因之一。
熔融焊料的表面張力將組件拉到與焊盤對齊的位置。反過來，這會自動糾正在組件放置中可能發生的任何小錯誤。
事實證明，SMT在存在很多振動或搖晃的條件下更為穩定。
SMT零件通常比同類通孔零件便宜。
PCB生產重要的是，由于不需要鉆孔，SMT可以大大縮短生產時間。而且，SMT組件每小時可以放置數千個，而通孔安裝的放置速度不到一千個。反過來，這導致了產品的生產達到預期的速度，從而進一步縮短了上市時間。因此，如果您希望加快PCB生產時間，那么SMT無疑是答案。通過使用制造設計(DFM)軟件工具，可以大大減少對復雜電路進行返工和重新設計的需要，從而進一步提高了速度和復雜設計的可能性。
所有這些并不意味著SMT沒有自身固有的缺點。如果將SMT用作面對大量機械應力的組件的唯一固定方法，則SMT可能不可靠。產生大量熱量或承受高電氣負載的組件無法使用SMT安裝。這是因?yàn)楹噶蠒诟邷叵氯刍Ｒ虼耍谟刑厥獾臋C(jī)械，電氣和熱學因素使SMT失效的情況下，很可能會繼續使用通孔安裝。同樣，SMT也不適用于原型制作，因?yàn)樵谠椭谱麟A段可能需要添加或替換組件，而高密度的電路板可能難以支撐。
